LED显示屏:P10-1R模组工作原理与缺点维修
一、模组信号引见
1、供电电压：DC5V
2、数据接口方式：T12，每区8行、每区8列、上数据、OE高有效。
3、输入信号：A、B、OE、DR、STB、CLK、GND
4、输入信号引见：A和B为扫描信号（本模组为1/4扫描）、OE为使能、DR为数据、STB为锁存、CLK为时钟、GND为地（电源负极）
二、IC引见（可以到网上查询细致资料）
1、U1是74HC245、U2和U3是4953、U4是74HC138、UR1—UR16是74HC595
2、74HC245功用是放大信号，一切输入信号都要经过此IC。有时整板有问题或不传输有可能是此IC损坏或虚焊。
3、4953功用是控制行，如果板子水平方向有缺点而且是整行一般是此IC的缺点。1片4953控制8行。
4、74HC138功用是控制扫描的，输入A、B和OE信号输出4个信号来控制2片4953。
5、74HC595功用是控制列显示的，输入STB、CLK和DR信号输出8个信号来控制8个灯宽*4个灯高。
户外模组缺点维修（以P10-1R为例）
1、整板不亮：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反会烧掉板子一切IC）。
2、本板不亮传输正常:维护电路损害处理办法可以把74HC138第4脚和第5脚短路。
3、隔三行有一行不亮：●4953损坏（是其中一个损坏）。
4、隔一行亮一行：A信号的问题，请检查74HC245和74HC138能否有虚焊；可以用万用表量74HC138第1脚电压能否等于2.5V左右，如果有改换74HC138；认真量金针带ICA信号的通路情况。
5、隔二行亮二行：B信号的问题，请检查74HC245和74HC138能否有虚焊；可以用万用表量74HC138第2脚电压能否等于2.5V左右，如果有改换74HC138；认真量金针带ICA信号的通路情况。
6、上半板正常下半板全亮或不亮：如果是T08A接口有这种情况，这是应检查下8行DR数据信号能否通路，如正常先改换74HC245如不好再改换**个74HC595.
7、此板上半板和下板板STB和CLK信号是共同的，数据是分开的（如果是T12接口数据也是1个）。如检查T08A板子是上下半板要分开检查。
8、如果板子有1棵灯不亮：检查能否虚焊、改换此灯管。
9、有竖着有4棵灯不亮：**检查74HC595能否有虚焊；第二改换74HC595；第三改换灯管。
10、在竖着4棵灯里有3棵不亮有1棵正常：改换正常那颗灯管。
11、如板子从中间或别的位置往后显示不正常：检查数据信号通路情况；改换最后一个正常显示控制灯的74HC595；如未扫除改换**个显示不正常的灯控制的74HC595。每个74HC595控制8点宽*4点高个灯管。74HC595是用DR数据信号串联起来的也就是DR信号从74HC595的第14脚入到第9脚出接到下一片74HC595的第14脚上至到最后一个74HC595.比如本板DR数据从金针到74HC345放大后到UR1到UR2到UR3不时到UR8后到输出金针。
12、有时在调试整屏的过程中前面的模组到后面的模组显示不正常，普通缺点是排线的没有插好或损坏；也可以用稍长些排线把下面正查的模组排线插到上面不正常的模组上来，看显示如何，也可以把上面不正常处前面正常模组输出接到下一排模组上去看显示如何，来判别到底是那个模组出了问题。
注：其他型号维修是分歧的原理相同。

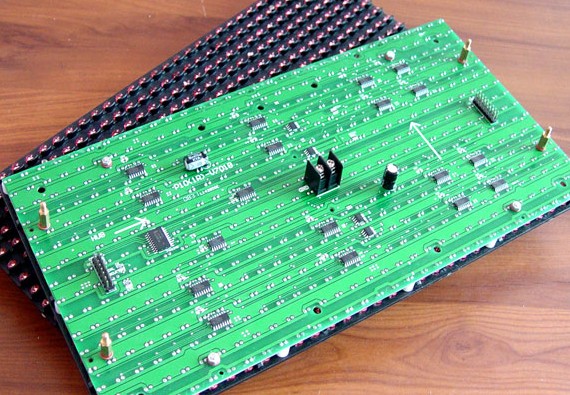

P10-1R模组背后图片
